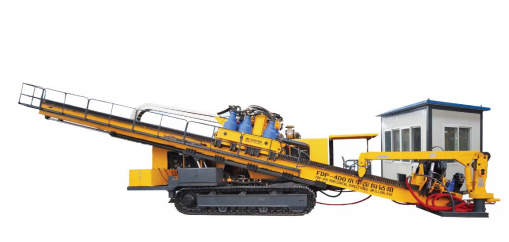

- FDP-400
- 【简述】：技术特点1、（1）钻机动力液压：钻机主要液压部件均采用国外知名产品，钻机动力强劲，配有两台发动机，两台柴油机既可单独运行，又可并联运转，如有一台柴油机损坏，另一台仍能保障工程的照常运转，大大提高了施工的安全性。
（2）钻机配备的液压阀组同时具备电动和手动两种功能，电路出现故障手动操作照常可以运转。
2、夹持卸扣器：
（1） 用三爪闭式结构，更有利于钻杆卸扣的可靠性。
（2） 夹紧力可调，操作者可以根据钻杆的规格及工程需要调节夹紧力，这样可以延长钻杆及钳牙的使用寿命。
（3） 夹持卸扣器的结构紧凑，在钻杆接头很短的情况下夹持卸扣器也能可靠夹紧卸开。
（4） 夹持卸扣器全程游动，可以保证钻杆接头在任何位置的退卸。
3、 动力头：
（1）钻机推拉行走由滑道滑动摩擦变为滚轮滚动摩擦，减少了动力损失。
（2）主轴浮动结构，避免了钻杆退卸扣时的磨损。
4、钻机配有吊车，方便施工时钻杆及扩空器的搬运。 - 【系列】：水平定向钻机
| FDP-400非开挖定向钻机技术参数 | |
| 推进（行走）驱动 | |
|---|---|
| 最大推进/回拖力 | 4000KN |
| 推进/回拉系统 | 齿轮齿条式，6齿轮驱动行走，2档无级可调 |
| Ⅰ档：7.5 m/min | |
| Ⅱ档：32 m/min | |
| 回转驱动 | 齿轮传动,无级调速 |
| Ⅰ档扭矩：98000Nm@42r/min | |
| Ⅱ档扭矩：49000Nm@84r/min | |
| 发动机 | |
| 生产厂 | 潍坊柴油机厂（电喷式） |
| 额定值 | 双动力750hp(552kw) |
| 运行状况 | 推进/回拖和旋转均可达到所列上述额定最大性能指标 |
| 操作室 | |
| 回转推拉式系统、辅助回路采用开式负载传感系统，精装冷暖空调 | |
| 外形尺寸及总质量 | |
| 外形尺寸 | 17.17（长）×3.25（宽）×3.75（高）m |
| 总重量 | 52T |
| 桅杆入土角 | |
| 8°~ 16° | |
| 环境标准及服务 | |
| 发动机排放及噪音性能符合 | |
| EUROⅡ（欧标Ⅱ号） | |
| 柴油机及主要配件各大中城市都有维修服务网点 | |
| 钻具 | |
| 选用钻杆 | 5” 51/2” |
| 钻机夹持卸扣器 | |
| 卡钳/卸扣钳 | 间距可调,卸扣准确、稳定、可靠。 |
| 卸扣器自动定心，夹持卸扣器全程游走 | |
| 最大上扣扭矩 | 110000Nm |
| 最大卸扣扭矩 | 220000Nm（可根据用户要求设计） |
| 钻机吊车 | |
| 3T直臂吊车 | |
| 钻机桅杆 | |
| 桅杆长度16.5米 | |
| 液压式泥浆泵（选配） | |
| 全液压式驱动，流量无级可调 | |
| 流量 | 0-2200L/min |
| 压力 | 0-10Mpa |
| 底盘 | |
| 履带链轨形式 | |
| 附件 | |
| 压力、流量、转速等10余项数据直接在操作室指示，便于分析和判断施情况 | |
