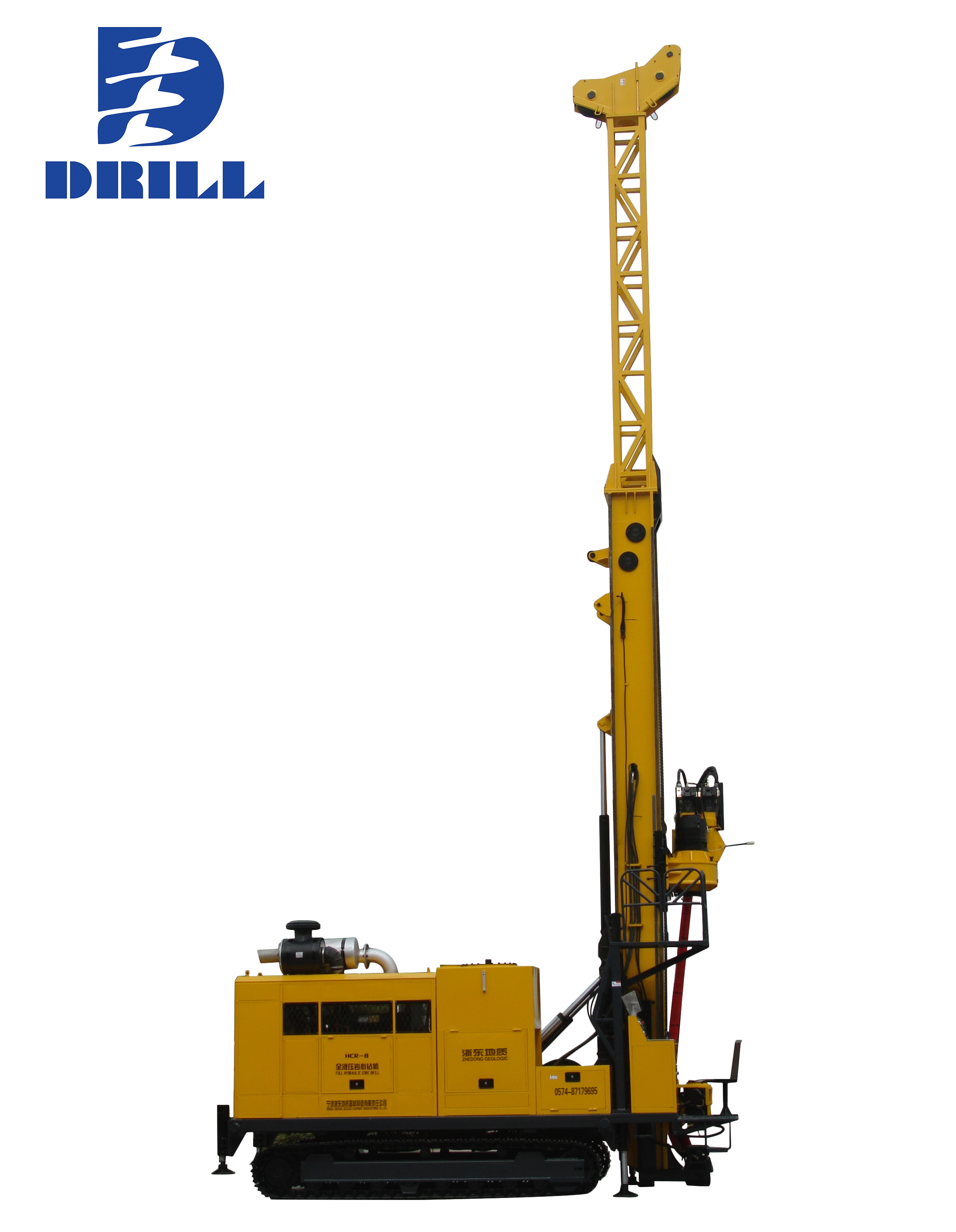

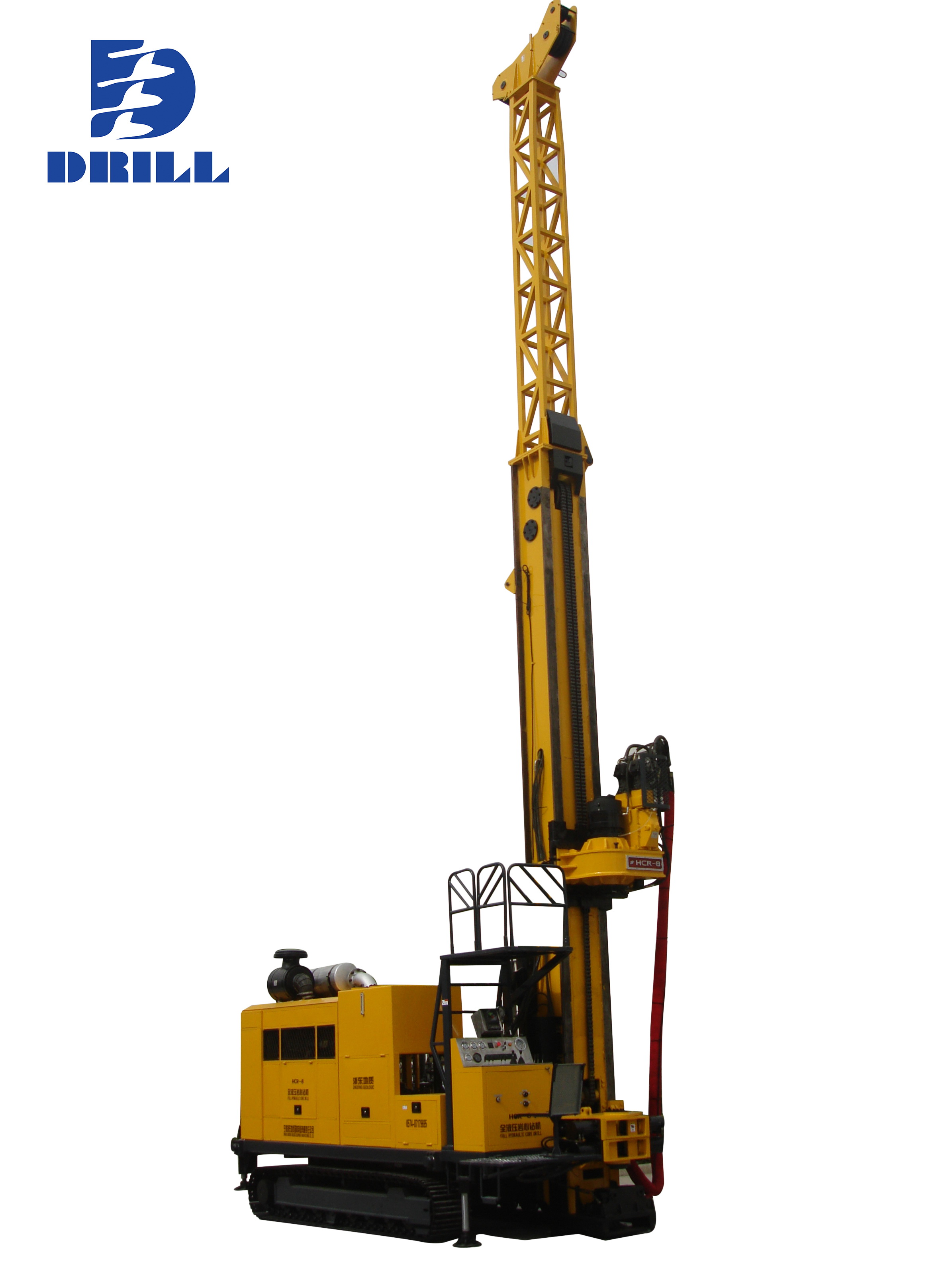

HCR-8
【简述】:

 HCR-8型全液压岩心钻机是在HYDX系列全液压岩心钻机研发、生产制造和用户使用反馈意见的基础上最新开发的一种高效、多功能全液压岩心钻机。该机适应平原、丘陵地带、高温、严寒等恶劣环境下工作,主要适用于金属非金属固体矿床勘探、煤层气、天然气、水文水井、地热井、矿山坑道、通风排水孔及工程抢险施工,是广泛应用于地质、煤炭、冶金、有色、石油、水文、工程等行业,以金刚石和硬质合金钻进为主,满足绳索取芯、顶驱钻进等多功能钻探要求的性能卓越的钻探设备之一。

技术特点

1.全液压驱动,钢履带行走,组合式桅杆,动力机、主、副卷扬机、泥浆泵等一体布置,结构紧凑,集中操控灵活方便。
2.液压系统采用先导控制,负载传感,电、液比例联合集中操作控制。
3.动力头给进与提升采用油缸链条倍速结构,提升力达到295KN,给进力达到152KN。
4.动力头主轴回转采用双马达驱动,辅以三档机械变速箱,主轴输出最大扭矩达到7200N.m(170rpm),并有效地满足了高转速大扭矩的高效施工要求。

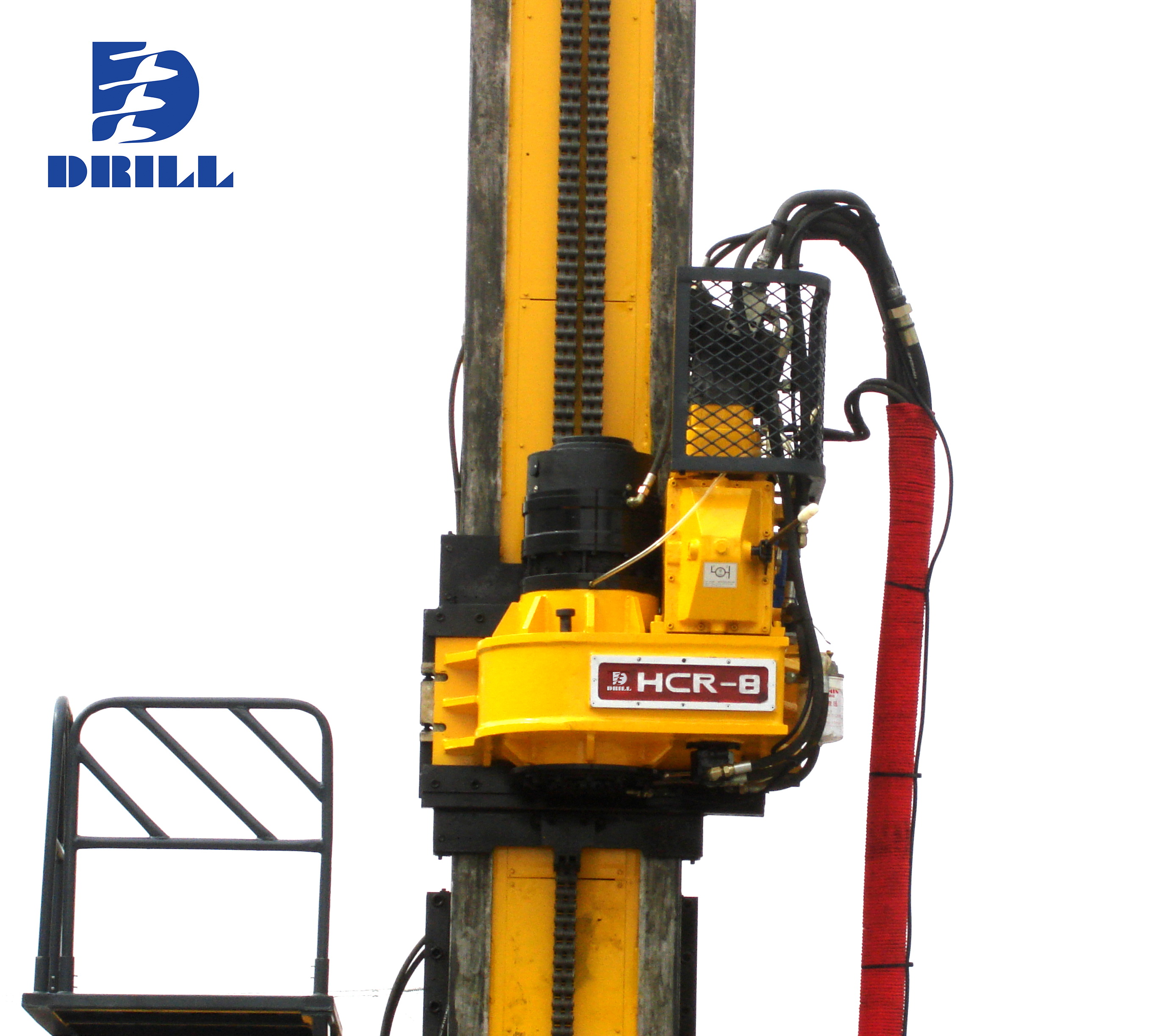

5.动力头采用液压马达齿条平移装置,使主轴偏离钻孔孔口,便于绳索取芯和其他机具的施工。
6.桅杆前端配有夹持卸扣器,便于钻杆的上卸扣操作,减轻了操作者劳动强度和提高工作效率。
7.上下工作台方便操作者操作需求。
8.孔口配有液压夹持器、导正器。

【系列】:全液压钻机
动力机 潍柴WP12.375 276 KW/2100 rpm
钻进能力  NQ 3000 m
钻杆规格和钻孔深度 HQ 2400 m
  PQ 1700 m
动力头能力 主轴转速范围 0~1250 rpm
主轴最大回转扭矩 7200N.m(170 rpm时)
1300N.m(1250 rpm时)
主轴通孔直径 φ121 mm
最大起拔力 295 KN
最大给进力 152 KN
主卷扬机 提升力(单绳空毂) 120 KN
钢丝绳直径 22 mm
钢丝绳长度 60 m
绳索卷扬能力 提升力 15 KN
钢丝绳直径 6 mm
钢丝绳长度 2800 m
桅杆 有效提升高度 9.6 m
调整角度 0°~90°
钻进角度 45°~90°
给进行程 4700 mm
滑移行程 1100 mm
其它 总重量 25000 kg
运输尺寸 8300×2400×3260 mm
泥浆泵   BW320
下夹持器   55.5~117.5 mm(通孔φ154mm)
