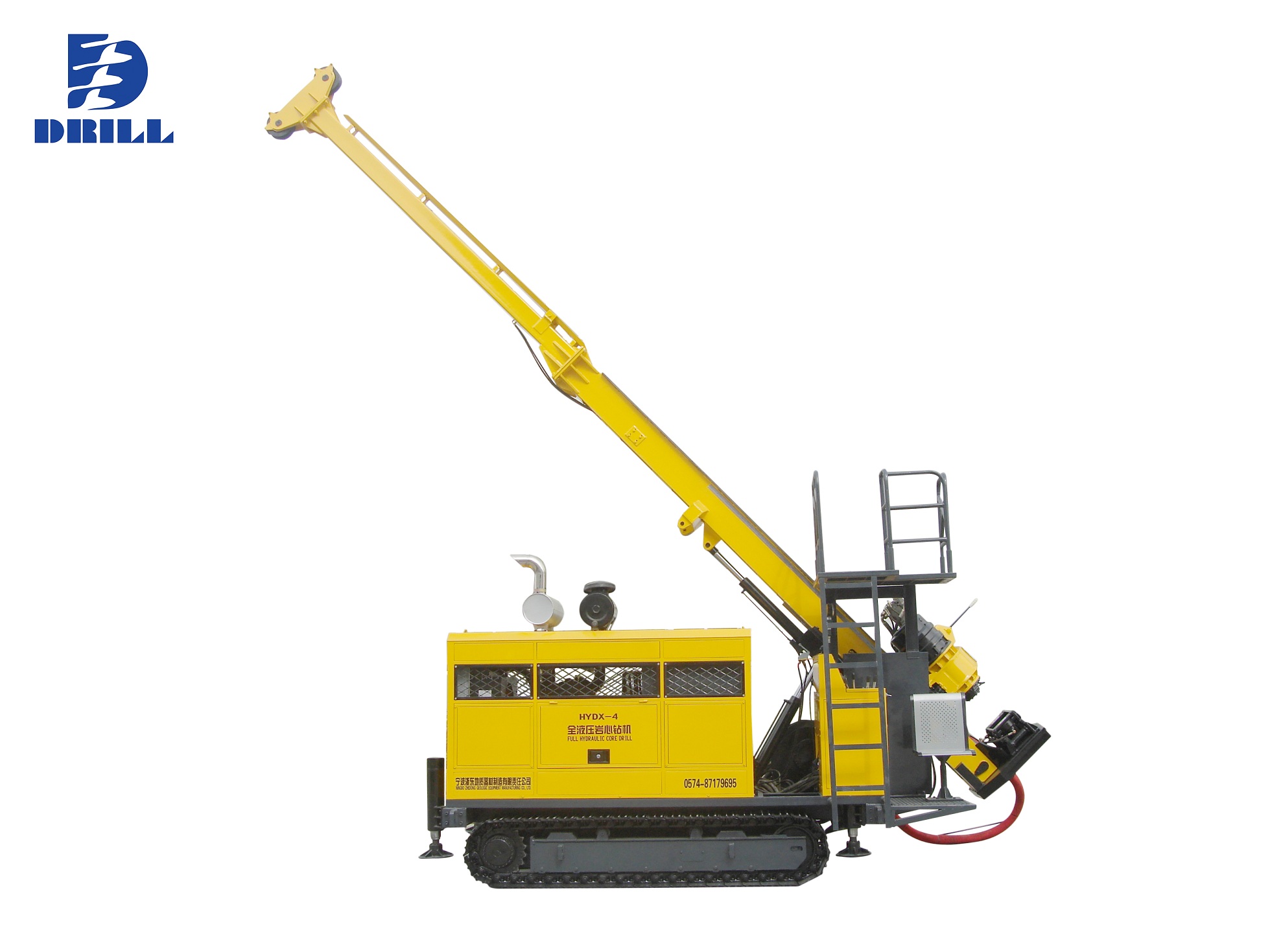

HYDX-5A
【简述】:

采用绳索取芯金刚石钻探技术的全液压动力头式岩心钻机已成为发达国家用于固体矿床勘探的主导机型,也成为当前我国钻探技术与装备发展的主导趋势。在这种趋势下,连云港黄海机械股份有限公司根据中国的国情,成功开发出HYDX-5A岩心钻机,该钻机可替代进口,适用于地质、冶金、煤炭、石油、天然气、地下水等行业。

技术特点

  主要液压泵、阀和马达均选用国际著名品牌进口件。底盘分轮胎牵引式(带有转向装置)或钢履带自行行走式(可选择订购),配有液压支腿装置,桅杆用油缸起落,可折叠运输存放,有触地功能,液压系统采用负载敏感控制,配有高位工作台和孔口工作台装置。动力头给进采用油缸链条倍速机构,长给进行程,动力头回转采用双马达驱动,配有变速箱和液压无级变速,有上扶正和下导向装置,孔口配有液压夹持器。

       整体结构:分履带自行式、轮胎式、平台式



【系列】:全液压钻机
柴油机 型号 康明斯6CTA5.9-C195
功率 145kW
转速 1900rpm
钻进能力 BQ 1500m
NQ 1300m
HQ 1000m
PQ 680m
动力头能力 转速 二档无级0-1145rpm
扭矩 4650N.m
主轴通孔直径 121mm
最大起拔力 150KN
最大给进力 75KN
主卷扬能力 提升力(单绳) 77KN
钢丝绳直径 18mm
钢丝绳长度 60m
绳索卷扬能力 提升力(单绳) 12KN(空毂)
钢丝绳直径 6mm
钢丝绳长度 1500m
桅杆 桅杆总高度 12m
桅杆调整角度 0°-90°
钻进角度 45°-90°
给进行程 3800mm
桅杆滑动行程 1100mm
其它 总重量 12500kg
外形尺寸L×W×H 6250×2220×2500mm
移动方式 钢履带自行式
泥浆泵 型号 BW250
下夹持器 夹持范围 55.5-117.5mm(通孔φ154mm)
