产品展示当前所在位置 :首页 > 产品展示 > 全液压钻机

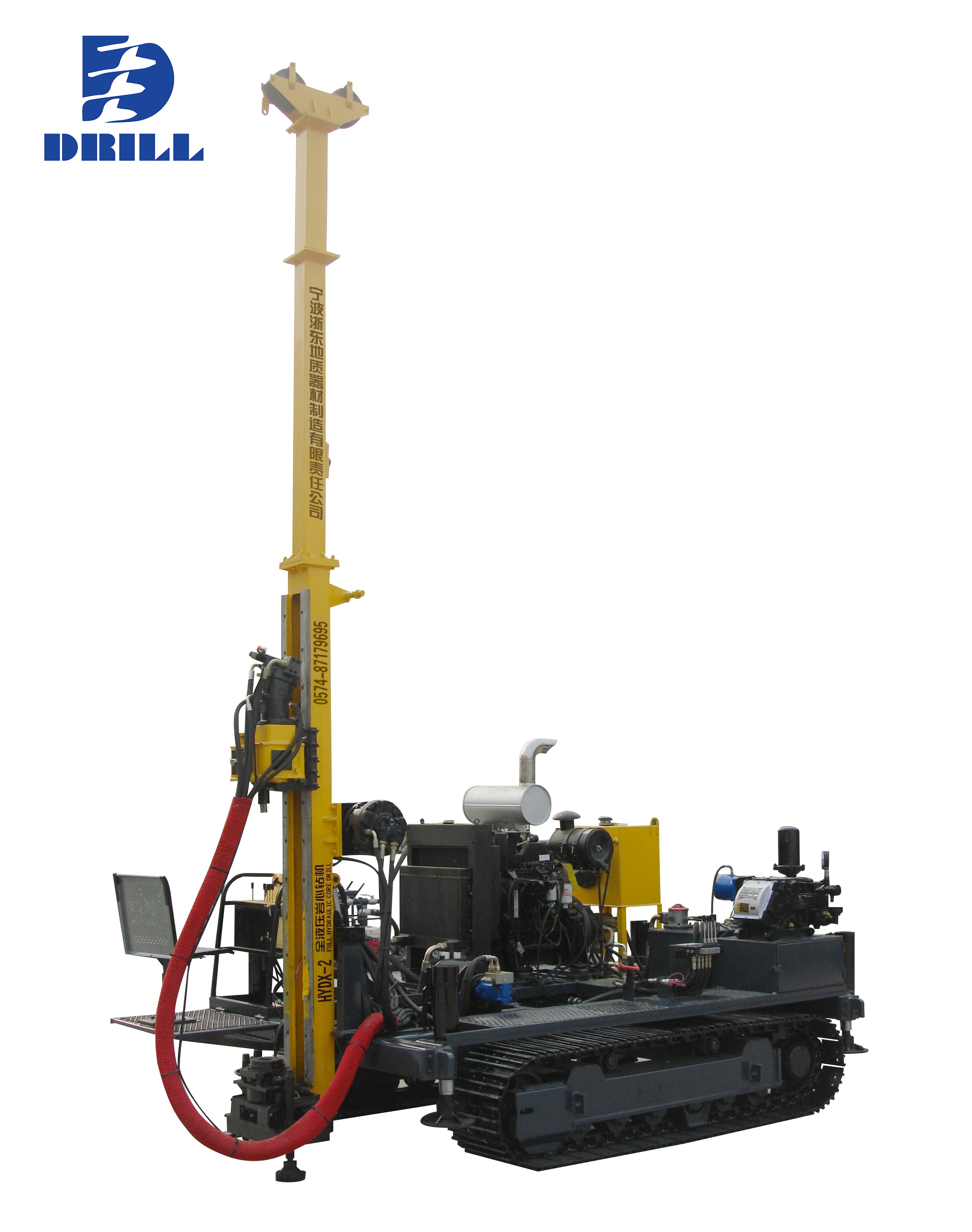

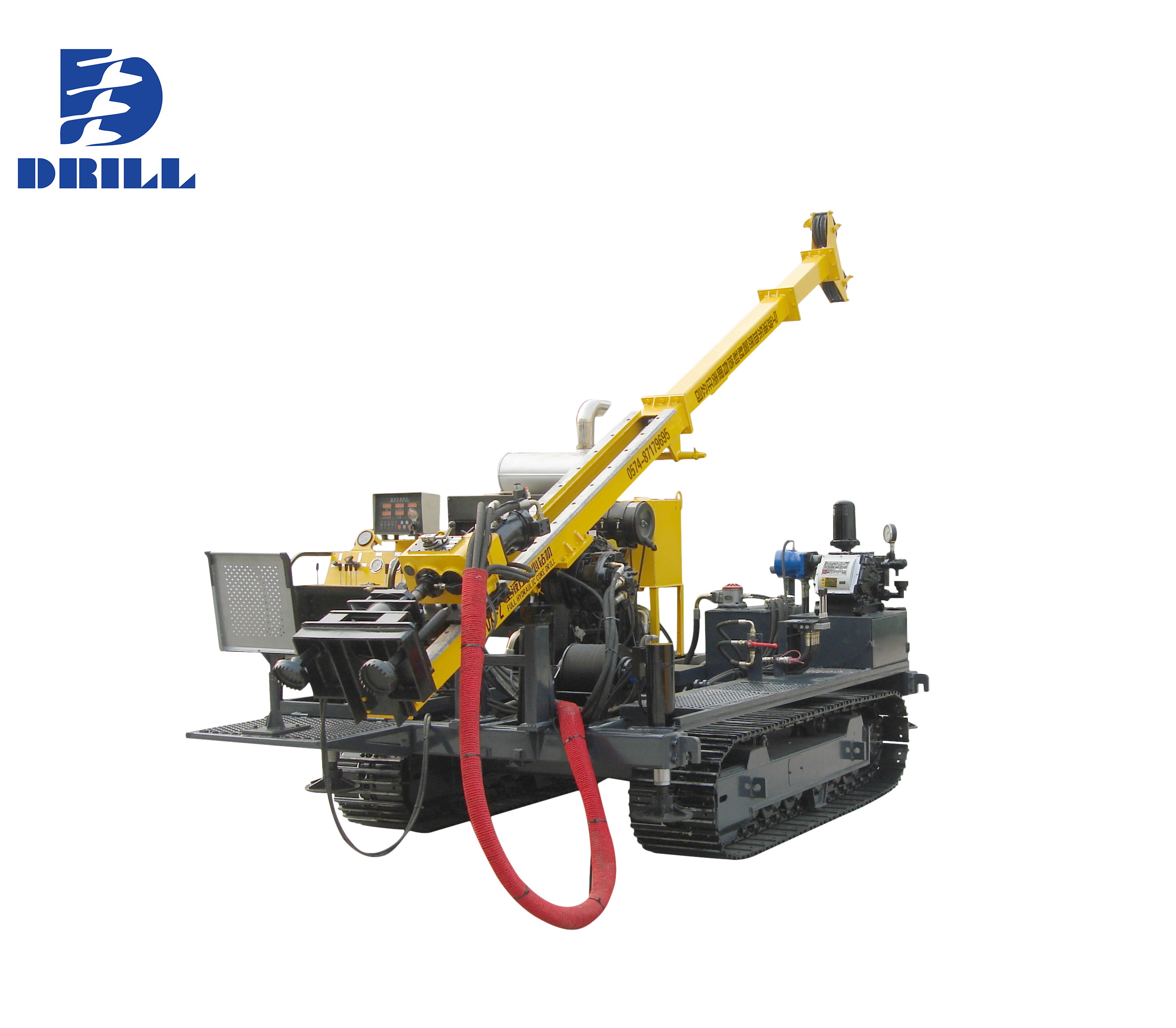

HYDX-2
【简述】:

HYDX-2型全液压动力头式岩心钻机是针对地势复杂交通不便地区而专门设计的一种分体便携式地质勘探用轻型全液压岩心钻机,主要适用于金刚石绳索取芯钻进工艺。主机包括柴油机动力钻、液压系统、操控系统、主卷扬、绳索取芯卷扬、动力头、给进系统以及井口夹持器等。HYDX-2型全液压地表取芯钻机的所有功能均为液压驱动,具有解体性强,解体部件重量轻,组装简单,操作方便,控制精准,搬迁方便,取芯作业效率高等特点。

技术特点

1.全液压式动力头
  由五台柴油机驱动,四台液压油泵,一台双联齿轮泵,使动力头变量马达实现回转运动;同时使给进油缸机构实现动力头快、慢速全行程给进与提升。
  2.解体性强
  动力站、液压油箱、操作台和工作机构(钻进部分)为分体式设计,单件重量轻,方便人力或畜力搬运。根据场地情况任意调整,可用于更加狭小的空间施工和45°-90°角度的钻孔施工,对于施工现场具有较强的适应性。
  3.工艺适应性强
  除适应金刚石绳索取心钻进工艺外,还可用于各种地层的钻进需要,适应性较为广泛。

【系列】:全液压钻机

型号
参数
钻机能力 BQ 350 m
NQ 230 m
HQ 120 m
动力系统1 型号 5台双缸R2V870风冷柴油机
单台额定功率/转速 11kw/2500r/min
动力系统2 型号 2台玉柴YC2108柴油机
  单台额定功率/转速 33kw/2400r/min
动力系统3 型号 1台康明斯4BTA3.9-C100柴油机
  单台额定功率/转速 74kw/2200r/min
动力头 扭矩范围 334-930 N.m
转速范围 0-900 rpm
给进机构 油缸给进、提升行程 1700 mm
提升能力 50 KN
给进能力 25 KN
主卷扬 最大提升力 18 KN
提升速度 84 m/min
绳容量 30 m
钢丝绳直径 φ12 mm
绳索取心卷扬 提升力 8.4 KN
提升速度 90-240 m/min
绳容量 500 m
钢丝绳直径 φ6 mm
泥浆泵 型号 BW-100A
主机外形尺寸 长×宽×高 3500×1500×1300 mm
重量(不含动力) 解体部件最大重量 100 kg
