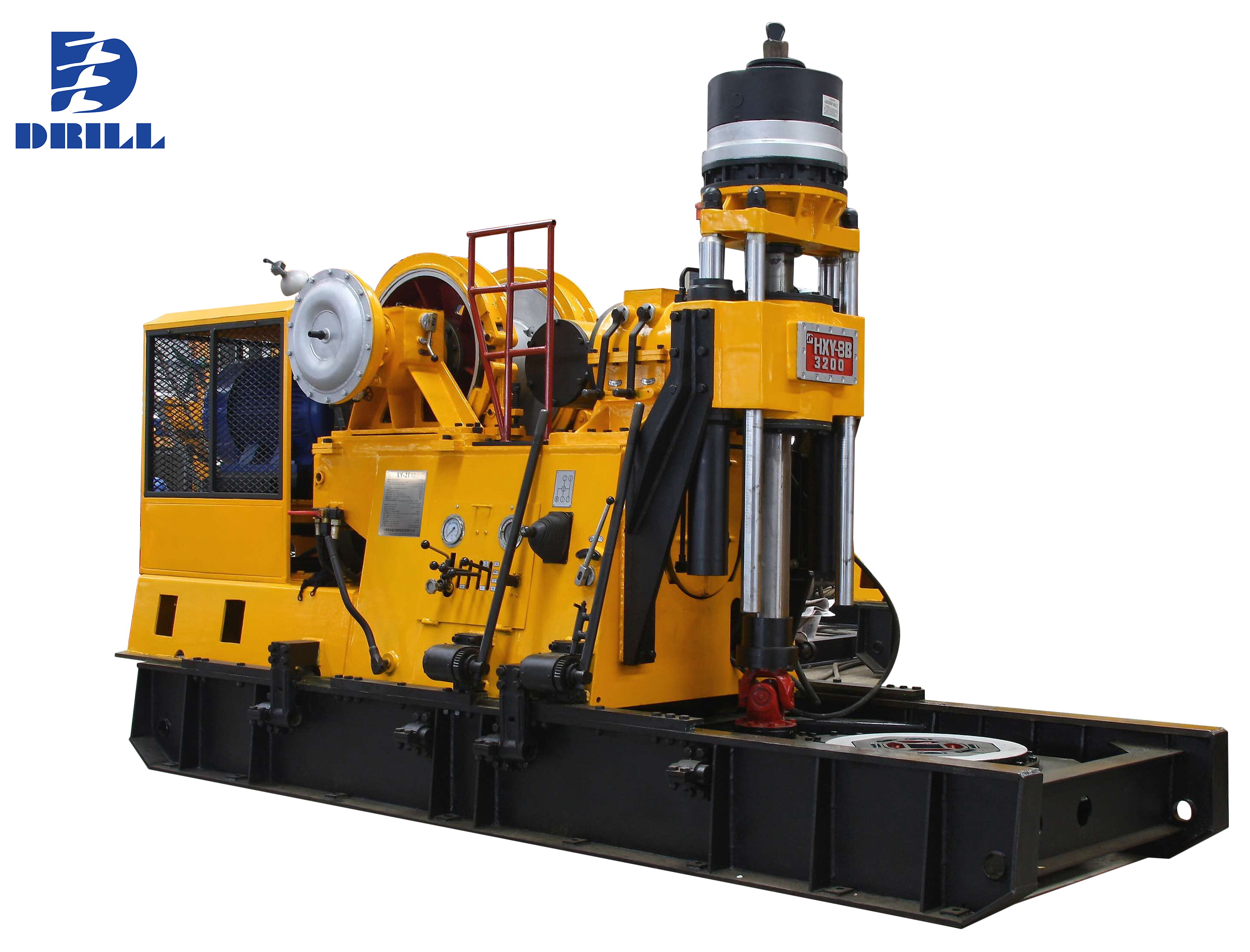

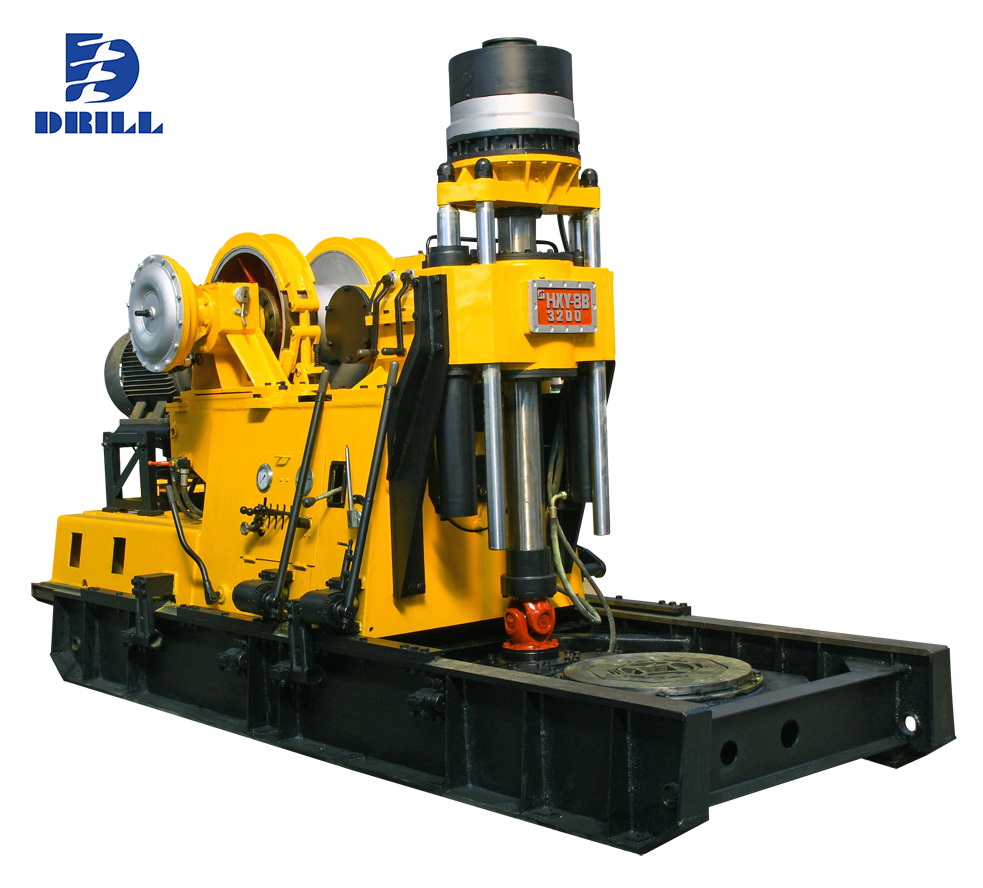

- HXY-9B
- 【简述】：
HXY-9B型岩心钻机是根据我国深部找矿要求，在HXY-8(8B)型钻机的基础上设计开发的新型深孔岩心勘探技术装备。主要适用于地质、冶金、煤炭、水文、工程等行业，以金刚石和硬质合金钻进为主钻探设备，也适用于工程地质勘探、地质科探特殊孔勘探，浅、中层石油和天然气开采、矿山坑道通风、排水、水文水井钻进以及大口径基础桩工程施工等。
该型钻机采用常开离合机构，结构简单紧凑，布局合理，具有操作维修方便，钻进可靠性强等优点。 - 【系列】：立轴式钻机
| HXY-9型钻机主要参数：（按160 KW/1480 rpm电机计算） | |||||
|---|---|---|---|---|---|
| 钻进深度 | 2000～4000 m | 立轴通孔直径 | 118 mm | ||
| 立轴输出最大扭矩 | 正转 | 16183 | 立轴转速(rpm) | 正转 | 82;119;170;234;333; |
| (N·m) | 215;337;484;682;948 | ||||
| 反转 | 18295 | 反转 | 29;82 | ||
| 主动钻杆 | φ114x102； | 钻杆直径 | φ102 φ89 ?φ71 mm | ||
| φ89x79；（mm） | |||||
| 立轴行程 | 1200 mm | 钻机移动行程 | 800 mm | ||
| 钻机最大起重力 | 640 KN | 钻机最大加压力 | 340 KN | ||
| 卷筒容量 | 350 m | 钢丝绳规格 | 26 mm | ||
| 单绳最大提升力 | 150 KN | 卷扬机提升速度 | 0.84; 1.21; 1.74; 2.45; 3.4 | ||
| （第三层） | （m/s） | ||||
| 钻孔倾角 | 78° -90° | ||||
| （拆去立臂） | |||||
| 钻机（配电机） | 5730x2040x3400 mm | 钻机（配电机） | 17 t | ||
| 外形尺寸 | 重量 | ||||
| 钻机（配柴油机） | 6088x2040x3400 mm | 钻机（配柴油机） | 17.6 t | ||
| 外形尺寸 | 重量 | ||||
| 动力配置： | |||
|---|---|---|---|
| 电动机型号 | Y315L1-4 | 电动机功率 | 160 KW |
| 电动机转速 | 1480 rpm | 柴油机型号 | YC6M265L-D20（M7900-T1） |
| 柴油机功率 | 170 KW | 柴油机转速 | 1500 rpm |
| HXY-9B型钻机主要参数：（按160 KW/1480 rpm电机计算） | |||||
|---|---|---|---|---|---|
| 钻进深度 | 2000～4200 m | 立轴通孔直径 | 118 mm | ||
| 转盘通孔直径 | 494 mm | 转盘最大动承载 | 720 KN | ||
| 转盘最大静承载 | 1335 KN | ||||
| 立轴转速 | 正转 | 82;119;170;234;333; | 转盘转速 | 正转 | 28;41;58;80;114; |
| (rpm) | 215;337;484;682;948 | (rpm) | 74;116;166;234;325 | ||
| 反转 | 29;82 | 反转 | 10;28 | ||
| 立轴输出 | 正转 | 16183 | 转盘输出 | 正转 | 43348 |
| 最大扭矩 | 最大扭矩 | ||||
| (N·m) | 反转 | 18295 | (N·m) | 反转 | 44975 |
| 主动钻杆 | φ114x102；φ89x79； | 钻杆直径 | φ114 φ102 φ89 φ71 mm | ||
| 110x110（mm） | |||||
| 立轴行程 | 950 mm | 钻机移动行程 | 800 mm | ||
| 钻机最大起重力 | 640 KN | 钻机最大加压力 | 340 KN | ||
| 卷筒容量 | 350 m | 钢丝绳规格 | 26 mm | ||
| 单绳最大提升力 | 150 KN | 卷扬机提升速度 | 0.84; 1.21; 1.74; 2.45; 3.4 | ||
| （第三层） | （m/s） | ||||
| 钻机（配电机） | 6940（7005）x2040x3400 mm | 钻机（配电机） | 19.9 t | ||
| 外形尺寸 | 重量 | ||||
| 钻机（配柴油机） | 6940（7362）x2040x3400 mm | 钻机（配柴油机） | 20.5 t | ||
| 外形尺寸 | 重量 | ||||
| 动力配置： | |||
|---|---|---|---|
| 电动机型号 | Y315L1-4 | 电动机功率 | 160 KW |
| 电动机转速 | 1480 rpm | 柴油机型号 | YC6M265L-D20 |
| （M7900-T1） | |||
| 柴油机功率 | 170 KW | 柴油机转速 | 1500 rpm |
