- HXY-44T
- 【简述】:

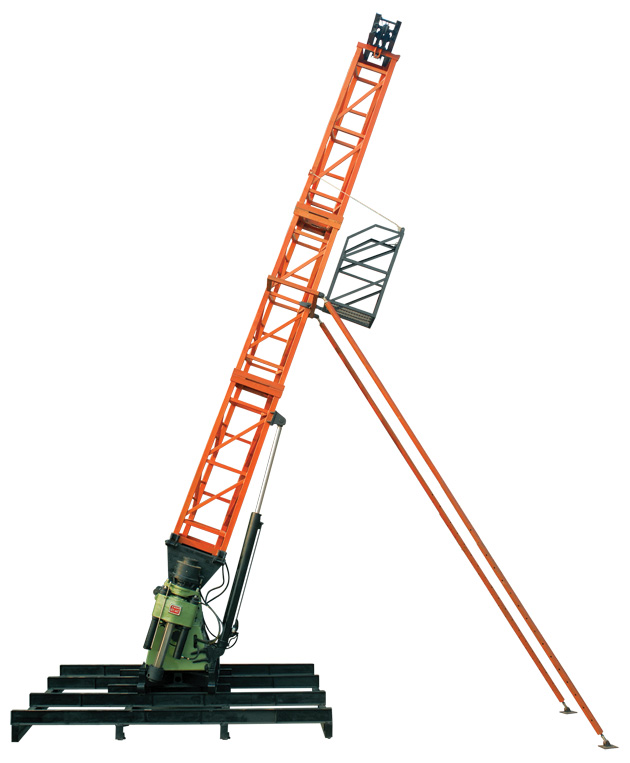

HXY-44T型钻机是基于XY-44A型岩心钻机主机和桅杆式钻塔于一体的塔机一体式岩心钻机。该系列塔机一体式钻机既保留了原钻机结构紧凑、布局合理、重量轻、可拆解性好、转速范围合理、操作、维护方便等优点以外,塔机一体式布置,钻机具备液压油缸起塔和平移滑轮机构、液压操控方便灵活,特别适合于大角度斜孔钻进。
XY-44T主要特点:
1.塔架采用四棱桅杆式组装结构,地面安装,液压起塔。主机后移立轴离开孔口时,天车动滑轮组可向前移动,能补偿主机后移量。钻塔还可按顺时针方向调整角度进行斜孔作业。
2.钻机具有较多的转速级数(8级)和合理的转速范围,低速扭矩大。因此该钻机的工艺适应性较强,使用范围较广,既适合小口径金刚石岩心钻进,也能满足大口径硬质合金岩心钻进和一些工程钻孔的要求。
3.钻机重量较轻,可拆性较好,便于搬迁,宜于山区作业。
4.结构简单,布局合理,便于维护、保养和修理。
5.钻机具有两个反转转速,方便事故处理。
6.钻机重心低、固定牢靠、移车平稳,高速钻进时稳定性好。
7.仪表齐全,方便各种钻进参数的观测。
8.操作手柄集中、操纵方便、简单灵活。
9.泥浆泵独立驱动,动力配置和机场布置比较灵活。
10.根据用户需要可配置圆形卡瓦,直接夹持绳索钻杆钻进,省去主动钻杆。
11.液压系统配有手摇油泵,当动力机不能工作时,仍可用手摇油泵向给进油缸输送压力油,起出孔内钻具,避免埋钻事故。
12.卷扬机配有水刹车,深孔钻进时,确保下钻平稳安全。 - 【系列】:立轴式钻机
1.XY-44T基本参数 |
|||
---|---|---|---|
钻孔深度 |
1100m(Φ42mm普通钻杆) |
||
600m(Φ60mm普通钻杆) |
|||
1100m(BQ绳索钻杆) |
|||
880m(NQ绳索钻杆) |
|||
钻塔调整角度 |
45~90° |
||
钻塔名义高度 |
10m |
||
塔底座名义面积 |
4×4㎡ |
||
天车轮数量 |
5个(双轮) |
||
天车额定负荷 |
100kN |
||
活动工作台负荷 |
80kg |
||
钻机外形尺寸(长×宽×高) |
4000×4000×10530mm |
||
钻机重量(不含动力) |
4940kg |
||
2.回转器(配37kW,1480r/min动力机时) |
|||
立轴转速 |
正转低速 |
82;151;215;313r/min |
|
正转高速 |
251;463;660;961r/min |
||
反转低速 |
67r/min |
||
反转高速 |
204r/min |
||
立轴行程 |
600mm |
||
立轴最大提升力 |
126kN |
||
立轴最大加压力 |
94kN |
||
立轴最大回转扭矩 |
3860N·m |
||
立轴通孔直径 |
92mm |
||
3.卷扬机(配37kW,1480r/min动力机时) |
|||
单绳最大提升能力 |
45kN |
||
提升速度(第三层) |
0.69;1.28;1.82;2.65m/s |
||
钢丝绳直径 |
17.5、18.5mm |
||
卷筒容绳量 |
110、90m |
||
4.移车装置 |
|||
移动油缸行程 |
460mm |
||
移车后钻机前端距孔口最大距离 |
278mm |
||
5.液压系统 |
|||
系统设定工作压力 |
8MPa |
||
齿轮油泵排量 |
20ml/r |
||
6.钻机动力 |
|||
型号 |
Y2-225S-4电动机 |
R4105G53柴油机 |
|
功率 |
37kW |
42kW |
|
转速 |
1480r/min |
1500r/min |
