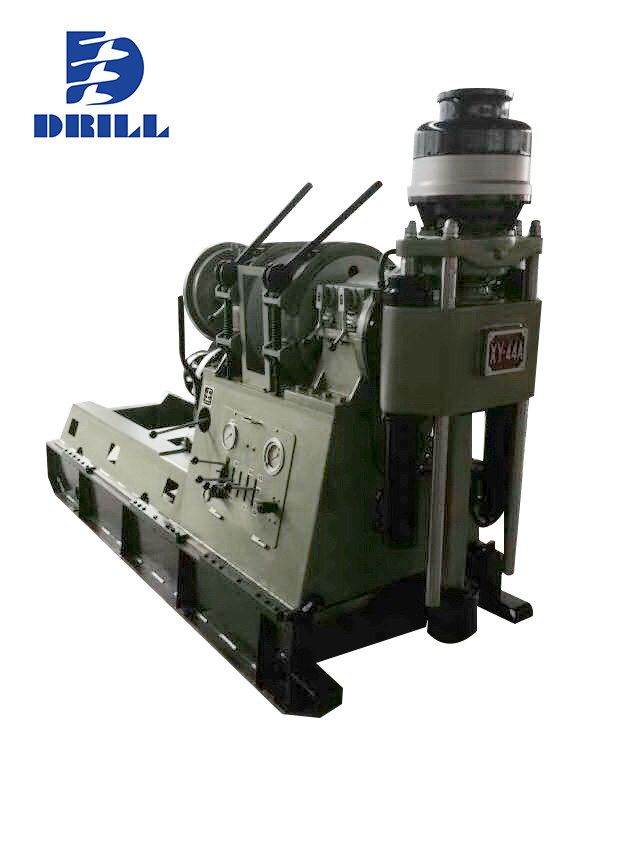

- XY-44A
- 【简述】：
XY-44A型钻机是在XY-42型和XY-44型钻机的基础上设计的新产品，除具备以上两种机型钻机的技术性能参数外，立轴给进部分增加了导向杆结构；配有水刹车、手压油泵。
该钻机主要适用于以合金和金刚石钻进为主的岩心钻探，也适用于工程地质勘探、水文水井钻进，以及大口径基础桩工程施工。本产品除销售全国各地外，还出口到东南亚、非洲、美洲和欧洲等地区。
技术特点
1.钻机具有较多的转速级数（8级）和合理的转速范围，低速扭矩大。因此该钻机的工艺适应性较强，使用范围较广，既适合小口径金刚石岩心钻进，也能满足大口径硬质合金岩心钻进和一些工程钻孔的要求。
2.钻机重量较轻，可拆性较好，钻机可分解成十个组成部件，便于搬迁，宜于山区作业。
3.结构简单，布局合理，便于维护、保养和修理。
4.钻机具有两个反转转速，方便事故处理。
5.钻机重心低、固定牢靠、移车平稳，高速钻进时稳定性好。
6.仪表齐全，方便各种钻进参数的观测。
7.操作手柄集中、操纵方便、简单灵活。
8.泥浆泵独立驱动，动力配置和机场布置比较灵活。
9.根据用户需要可配置圆形卡瓦，直接夹持绳索钻杆钻进，省去主动钻杆。
10.液压系统配有手摇油泵，当动力机不能工作时，仍可用手摇油泵向给进油缸输送压力油，起出孔内钻具，避免埋钻事故。
11.卷扬机配有水刹车，深孔钻进时，确保下钻平稳安全。 - 【系列】：立轴式钻机
|
1.基本参数 |
|||
|---|---|---|---|
|
钻孔深度 |
1400m（Φ42mm普通钻杆） |
||
|
750m（Φ60mm普通钻杆） |
|||
|
1400m（BQ钻杆） |
|||
|
1100m（NQ钻杆） |
|||
|
立轴回转角度 |
0～360° |
||
|
外形尺寸（长×宽×高） |
3040×1100×1960mm |
||
|
钻机重量（不含动力） |
2150kg |
||
|
2.回转器（配37kW，1480r/min动力机时） |
|||
|
立轴转速 |
正转低速 |
82；151；215；313r/min |
|
|
正转高速 |
251；463；660；961r/min |
||
|
反转低速 |
67r/min |
||
|
反转高速 |
204r/min |
||
|
立轴行程 |
600mm |
||
|
立轴最大提升力 |
126kN |
||
|
立轴最大加压力 |
94kN |
||
|
立轴最大回转扭矩 |
3860N·m |
||
|
立轴通孔直径 |
92mm |
||
|
3.卷扬机（配37kW，1480r/min动力机时） |
|||
|
单绳最大提升能力 |
45kN |
||
|
提升速度（第三层） |
0.69；1.28；1.82；2.65m/s |
||
|
钢丝绳直径 |
17.5、18.5mm |
||
|
卷筒容绳量 |
110、90m |
||
|
4.移车装置 |
|||
|
移动油缸行程 |
460mm |
||
|
移车后钻机前端距孔口最大距离 |
278mm |
||
|
5.液压系统 |
|||
|
系统设定工作压力 |
8MPa |
||
|
齿轮油泵排量 |
20ml/r |
||
|
6.钻机动力 |
|||
|
型号 |
Y2-225S-4电动机 |
R4105G53柴油机 |
|
|
功率 |
37kW |
42kW |
|
|
转速 |
1480r/min |
1500r/min |
|
