- XY-4
- 【简述】：

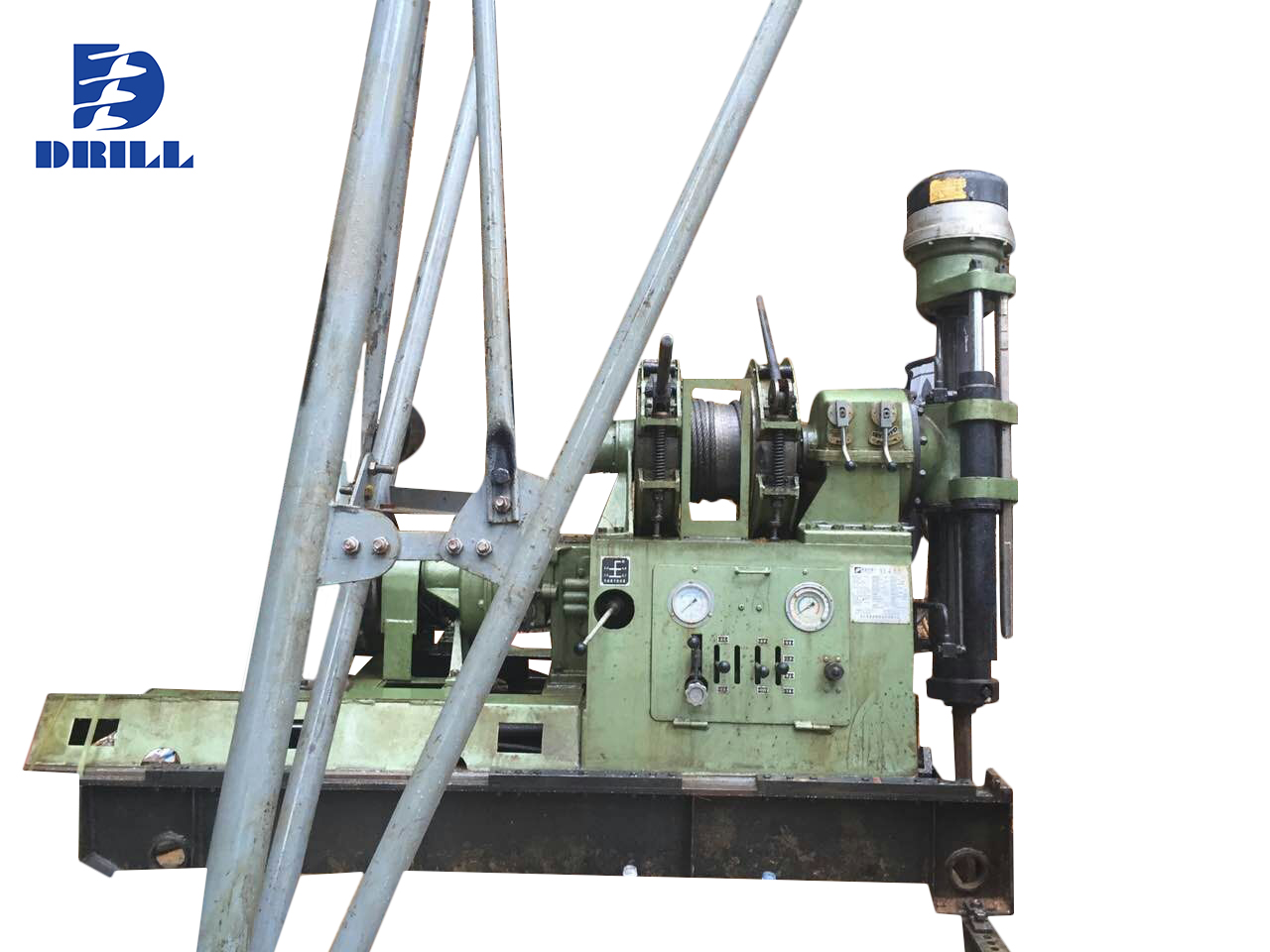

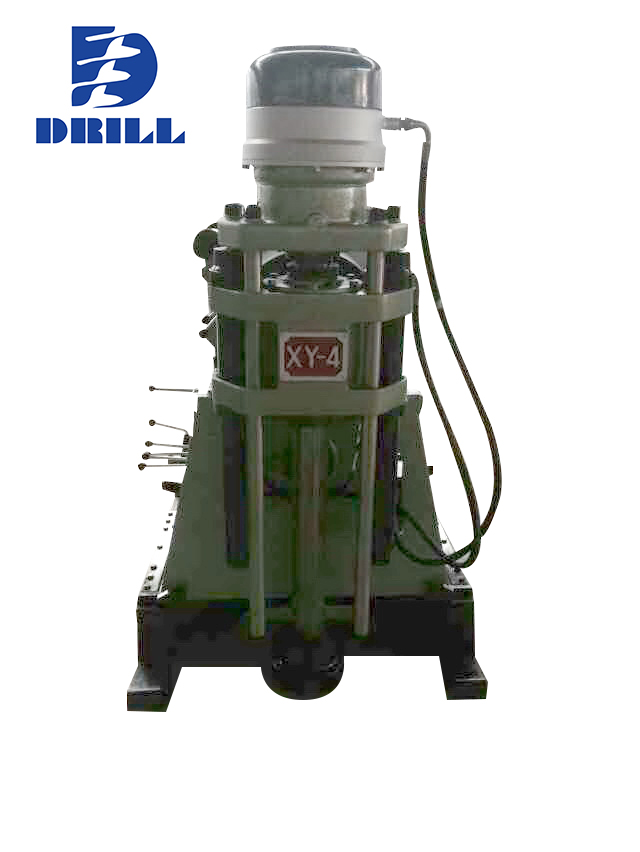

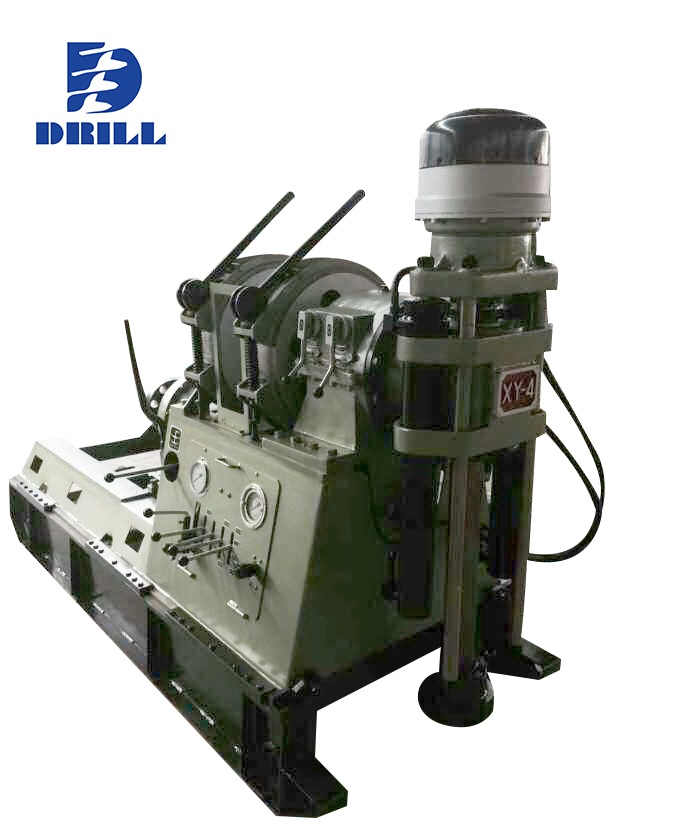

XY-4型岩心钻机主要适用于固体矿床的金刚石、硬质合金勘探钻进，也可用于工程地质与地下水勘探；浅层石油和天然气开采，以及矿山坑道的通风、排水等钻孔。其结构简单紧凑，布局合理，重量轻，折卸方便，转速范围合理。
1.钻机具有较多的转速级数（8级）和合理的转速范围，低速扭矩大。因此该钻机的工艺适应性较强，使用范围较广，既适合小口径金刚石岩心钻进，也能满足大口径硬质合金岩心钻进和一些工程钻孔的要求。
2.钻机重量较轻，可拆性较好，钻机可分解成九个组成部件，便于搬迁，宜于山区作业。
3.结构简单，布局合理，便于维护、保养和修理。
4.钻机具有两个反转转速，方便事故处理。
5.钻机重心低、固定牢靠、移车平稳，高速钻进时稳定性好。
6.仪表齐全，方便各种钻进参数的观测。
7.操作手柄集中、操纵方便、简单灵活。
8.泥浆泵独立驱动，动力配置和机场布置比较灵活。
9.根据用户需要可配置圆形卡瓦，直接夹持绳索钻杆钻进，省去主动钻杆。 - 【系列】：立轴式钻机
|
1.基本参数 |
|||
|---|---|---|---|
|
钻孔深度 |
1000m（Φ42mm普通钻杆） |
||
|
700m（Φ50mm普通钻杆） |
|||
|
1000m（BQ钻杆） |
|||
|
700m（NQ钻杆） |
|||
|
立轴回转角度 |
0～360° |
||
|
外形尺寸（长×宽×高） |
2730×1100×1800mm |
||
|
钻机重量（不含动力） |
1720kg |
||
|
2.回转器（配30kW，1470r/min动力机时） |
|||
|
立轴转速 |
正转低速 |
97；178；255；370r/min |
|
|
正转高速 |
297；548；781；1136r/min |
||
|
反转低速 |
79r/min |
||
|
反转高速 |
242r/min |
||
|
立轴行程 |
600mm |
||
|
立轴最大提升力 |
80kN |
||
|
立轴最大加压力 |
60kN |
||
|
立轴最大回转扭矩 |
2610N·m |
||
|
立轴通孔直径 |
68mm |
||
|
3.卷扬机（配30kW，1470r/min动力机时） |
|||
|
单绳最大提升能力 |
30kN |
||
|
提升速度（第三层） |
0.80；1.48；2.12；3.08m/s |
||
|
钢丝绳直径 |
16mm |
||
|
卷筒容绳量 |
90m |
||
|
4.移车装置 |
|||
|
移车油缸行程 |
460mm |
||
|
移车后钻机前端距孔口最大距离 |
310mm |
||
|
5.液压系统 |
|||
|
系统设定工作压力 |
8MPa |
||
|
齿轮油泵排量 |
20ml/r |
||
|
6.钻机动力 |
|||
|
型号 |
Y2-200L-4电动机 |
ZH4100G43柴油机 |
R4105G53柴油机 |
|
功率 |
30kW |
31kW |
42kW |
|
转速 |
1470r/min |
1500r/min |
1500r/min |
