- XY-2BTC
- 【简述】：
钻机适用范围：

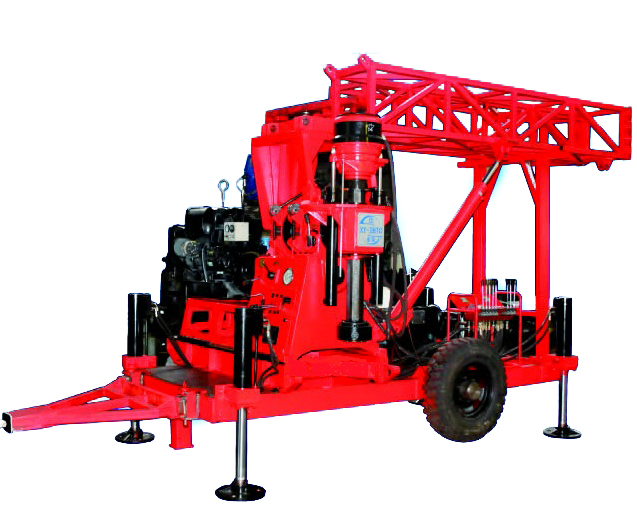

XY－2BTC型钻机是一种轮式塔机一体中浅孔岩芯钻机。它除了适用于以合金、金刚石为主进行大、小口径的岩心钻探外，也可用于工程地质勘察、水文、水井、以及大口径的工程施工钻进及锚固孔施工。该钻机的钻塔具备了起落、收折的功能，调整钻塔角度可进行斜孔钻进。钻机的主要特点：
1．钻机钻塔及主机安装在轮式底盘上，钻塔具有起落、收折的功能，整机移动方便。
2．钻机具有较多（8挡）的转速级数和合理的转速范围，且低速扭矩比较大，使用范围广。
3．钻机具有两挡反转速度，便于处理事故。
4．钻机的装机功率大，配用F3129L柴油机。
5．钻机的结构先进，布局合理，便于维护、保养和修理。
6．钻机立轴的给进行程长达540mm，有利于提高钻进效率，减少堵钻、烧钻等事故的发生。
7．移车平稳，固定简单可靠，高速钻进稳定性好。
8．钻机采用双联油泵供油，功率消耗少，液压系统油温较低。
9．钻机操纵手柄少，操纵灵活可靠。
10．钻机除可进行高速钻进外，也可进行低速大口径钻进。
11．钻机除有常闭式液压上卡盘外，还备有机械式手动下卡盘。 - 【系列】：立轴式钻机
|
钻孔深度（m） |
Ф73钻杆 |
100 |
|
|
Ф60钻杆 |
200 |
||
|
Ф50钻杆 |
380 |
||
|
Ф42钻杆 |
530 |
||
|
立 轴 转 速（r/min） |
正 转 |
57； 99； 157； 217； 270； |
|
|
反 转 |
45； 212 |
||
|
立轴最大扭矩（N·m） |
3200 |
||
|
立轴最大起拔力（KN） |
60 |
||
|
立轴行程（mm） |
540 |
||
|
卷扬单绳最大提升力（KN） |
30 |
||
|
立轴通孔直径（mm） |
96 |
||
|
油 泵 |
CBK1020/8 双联齿轮泵 |
||
|
动 力 机 |
柴油机 |
F3129L 24 KW 1500 r/min |
|
|
钻 塔 高 度（m） |
8 |
||
|
钻塔大钩起重载荷（KN） |
29.4 |
||
|
天车梁最大静载荷（KN） |
58.8 |
||
|
天车滑轮数（个） |
5 |
||
|
钻塔调整角度 |
45°～90° |
||
|
钻机外形尺寸（长×宽×高） |
运输状态 4500×2150×2950 mm |
||
|
钻孔状态 3450×2150×8206 mm |
|||
|
钻机重量（不含动力机及钻塔） |
1200Kg |
||
