XY-2BT

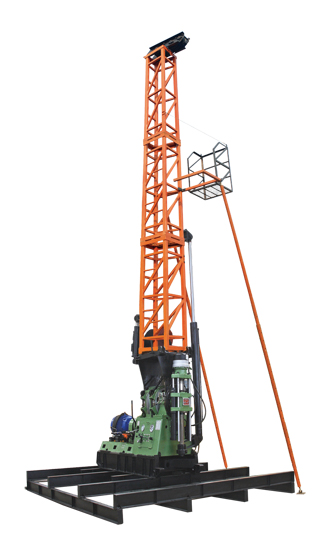

【简述】:        XY-2BT型钻机是一种塔机一体中浅孔岩芯钻机。它除了适用于以合金、金刚石为主进行大、小口径的岩心钻探外,也可用于工程地质勘察、水文、水井、以及大口径的工程施工钻进及锚固孔施工。该钻机的塔体具备了起落的功能,调整钻塔角度可进行斜孔钻进。它具有体积小、重量轻、装机功率大、性能广泛、通用性强等特点。该钻机的动力可配用电动机或柴油机。
【系列】:立轴式钻机

1.钻进深度:


    1)岩芯钻进时:

钻  杆  规  格

钻 进 深 度

42mm钻杆

530  m

50mm钻杆

385  m

60mm钻杆

320  m

43mm绳索取芯钻杆

640  m

53mm绳索取芯钻杆

500  m

63mm绳索取芯钻杆

380  m

AW钻杆

530  m

BW钻杆

420  m

NW钻杆

320  m

AQ绳索取芯钻杆

565  m

BQ绳索取芯钻杆

460  m

NQ绳索取芯钻杆

350  m



    2)水文、水井及大口径工程施工钻进时:

钻杆规格

钻孔直径

钻进深度

60 mm钻杆

150 mm

250 m

60 mm钻杆

200 mm

800 m

73 mm钻杆

300 mm

100 m



2.其它参数:


立 轴 转 速(r/min)

正  转

57; 99; 157; 217; 270;
470; 742; 1024

反  转

45; 212

立轴最大扭矩(N·m)

2760

立轴最大起拔力(KN)

60

立轴行程(mm)

540

卷扬单绳最大提升力(KN)

30

立轴通孔直径(mm)

96

油  泵

SCB32/12 双联齿轮泵

动 力 机

电动机

Y180L-4   22 KW    1470r/min

柴油机

395K2     27马力   1500r/min

钻  塔  高  度(m)

8

钻塔大钩起重载荷(KN)

29.4

天车梁最大静载荷(KN)

58.8

天车滑轮数(个)

2

高空平台最大负荷(KN)

0.85

钻塔调整角度

45°~90°

钻机外形尺寸(长×宽×高)

2220×900×1800   mm

钻机重量(不含动力机及钻塔)(kg)

1200
