- XY-1
- 【简述】：

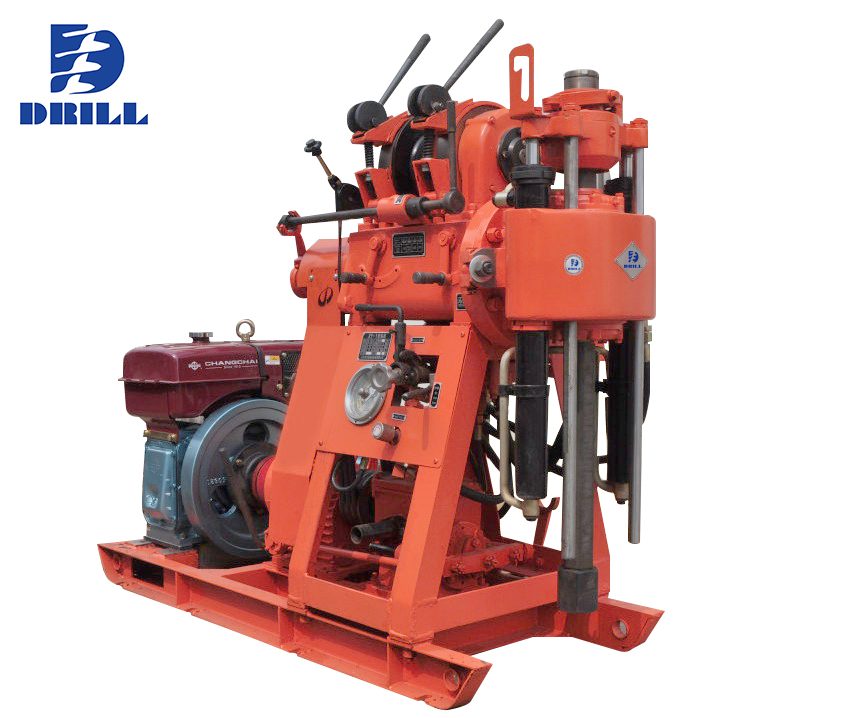

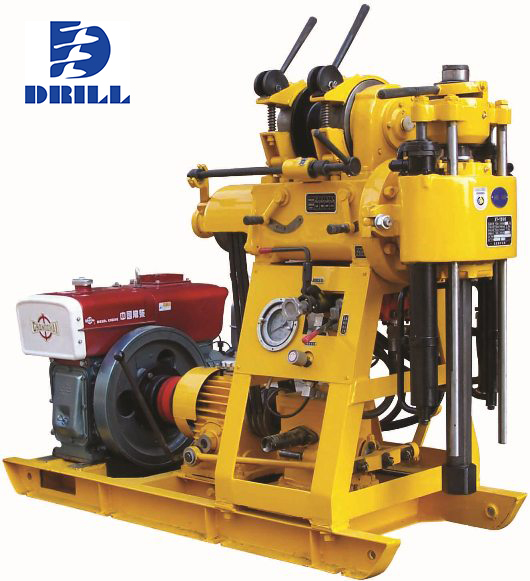

XY-1型岩芯钻机适用于普查勘探、地球物理勘探、道路及建筑勘探以及打爆破孔等钻进工程。根据用户的要求在XY-1的基础上又设计了XY-1（无泵）、XY-1（YJ）型钻机。
1、具有油压自动给进机构、钻进效率高。
2、采用上球卡夹持机构代替卡盘，可实行不停机倒杆。
3、手柄集中、操作方便、安全可靠。
4、结构紧凑，钻机、水泵及柴油机都安装在同一底架上，占用机场面积小。
5、重量轻、分解性强、便于搬迁、适合于平原或山区工作。
- 【系列】：立轴式钻机
|
钻机 |
泥浆泵 |
||
|
钻进深度 |
100m |
类型 |
卧式单缸双作用 |
|
钻杆直径 |
42mm |
最大排量（配柴油机时） |
95L/min |
|
开孔直径 |
110mm |
最大排量（配电动机时） |
77L/min |
|
终孔直径 |
75mm |
最大许用压力 |
1.2Mpa |
|
钻孔倾角 |
90°-75° |
连续工作压力 |
0.7Mpa |
|
钻机外廓尺寸（长*宽*高） |
1640*1030*1440（mm） |
吸水管直径 |
32mm |
|
钻机重量（不包括动力） |
500kg |
排水管直径 |
25mm |
|
移机行程 |
350mm |
油泵 |
|
|
回转器 |
型号 |
YBC-12/125 |
|
|
立轴转速（三档） |
142、285/570r/min |
公称压力 |
12.5Mpa |
|
立轴行程 |
450mm |
公称流量 |
8ml/r |
|
立轴空载向上最大移动速度 |
0.05m/s |
公称转速 |
800-2500r/min
|
|
立轴空载向下最大移动速度 |
0.067m/s |
动力机（柴油机或电动机） |
|
|
立轴最大给进压力 |
15KN |
柴油机型号 |
ZS1100A2 |
|
立轴最大起重力 |
25KN |
额定功率 |
12.1KW |
|
卷扬机 |
额定转速 |
2200r/min |
|
|
最大起提升力（一速、单绳） |
10KN |
电动机型号 |
Y132M-4 |
|
卷筒容绳量 |
27m |
额定功率 |
7.5KW |
|
钢丝绳直径 |
9.3mm |
额定转速 |
1440r/min |
